导波雷达物位计结构图解

导波雷达物位计采用接触式的测量方法，带有金属棒或柔性缆的导波杆，安装时需从罐顶直达罐底。雷达物位计在工作时，高频电磁波沿着导波杆外侧向下传播，在碰到物料面时因介电常数ε与空气介电常数不同，会产生反射，并被天线接收，然后根据TOF(Time of Flight，行程时间)原理即可测出物位。

导波雷达物位计的测量方法中，电磁波沿着导波杆传播，不扩散，且可在狭长的容器中使用而不会有较多扰反射。而且由于能量集中，导波雷达物位计可以测量介电常数较低的物位(ε≥1.2)，如液化气等，也可以测量粉状或颗粒状物料物位。下面具体对导波雷达物位计的结构来进行介绍。

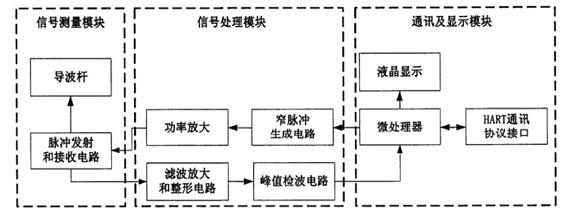

导波雷达物位计一般是3个模块，分别是通讯及显示模块、信号测量模块和信号处理模块。

1.通讯及显示模块

导波雷达物位计的该模块主要是实现实时物位的显示和设定各项功能参数，以及和外部设备进行HART协议通信。结构 包括微处理器、液晶显示、和HART(Highway Adressable Remote Transducer，可寻址远程感器高速通道)协议通信接口。

2.信号测量模块

导波雷达物位计的这类模块主要是可以完成高频电磁波的发射和接收，结构包括脉冲发射和接收电路、导波杆以及相应的法兰连接等机械。

3.信号处理模块

信号处理模块是完成信号的生成、放大及滤波、检验后，再将信号送入微处理器进行处理运算。导波雷达物位计的这类模块结构主要包括脉冲生成电路、回波的滤波放大和整形电路、峰值检波电路。

导波雷达物位计的组成结构主要包括电子表头、过程连接、波导杆和探头4个部分，其中，过程连接包括法兰连接及螺纹连接2种，适用于测量绝大部分连接容器和储罐、过程容器和旁路容器的物位，测量的温度和压力限制在探头的额定温度好压力范围。用户在使用产品的同时，对结构了解后可以在遇到问题时及时解决，确保不会对工况造成影响
