一、超声波液位计探头结构及作用
如下图1所示，超声波液位计探头的结构主要由压电陶瓷、匹配层、阻尼块、保护膜、外壳和高频电缆线等部分组成。
1、压电陶瓷：压电陶瓷是探头的核心元件，它的作用是发射和接收超声波，其性能好坏直接影响到探头的质量。陶瓷两面敷有作为电极的银层，目的是使供给陶瓷片的电压均匀，陶瓷片上电极接火线引至电路，底面则接地线口与电路的公共点相接以便形成回路。
2、高频电缆线：超声波液位计的探头需要通过高频电缆线与超声波驱动电路板进行连接，这种专用的高频电缆线具有屏蔽外部各种干扰噪声等对超声波探头的驱动脉冲和回波信号干扰的作用。
3、匹配层：超声波液位计探头的匹配层能够在探头与工作负载之间起到匹配声阻抗的作用，可以有效拓宽探头的工作频带，进一步提高超声波分辨率和工作适应能力。
4、阻尼块：是由一些阻尼材料配置而成，粘附在压电陶瓷后面，主要起到吸收压电陶瓷背面的超声波，以减少噪声的作用。
5、外壳：探头的外壳体由塑料制成，主要有固定和保护整个探头元件的作用。
6、保护膜：保护膜必须满足耐磨性能好、强度高、材质声衰减小、透声性能好、厚度合适的要求，以达到保护压电陶瓷和电极，防止磨损和碰坏的作用。

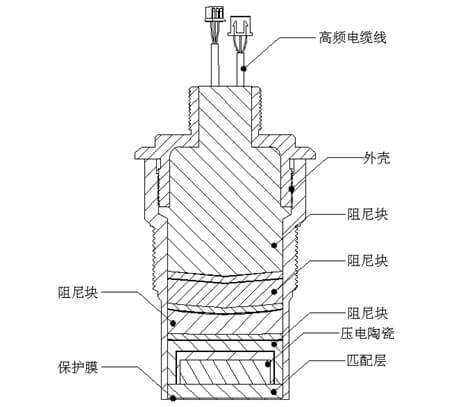

图1：超声波液位计探头
二、超声波液位计探头6大性能指标
超声波液位计探头作为组成超声波液位计的关键部件，其性能好坏直接影响着发射超声波的强度、接收的回波信号的强度、物位计量程，直接决定着超声波物位计能否正常稳定地工作。超声波液位计探头的主要性能指标有以下6种：工作频率、灵敏度、品质因素、频率响应、电阻抗、方向特性等，现将各个性能指标分别介绍如下：

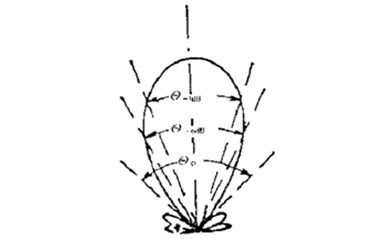

图2 锐角的和波束宽度
1、灵敏度：灵敏度是指超声波回波经探头转换后输出的回波信号电压的峰峰值和施加在探头上的驱动脉冲电压的峰峰值的比值。灵敏度是衡量超声波探头电能和声能相互转换效率的一种度量。
2、工作频率f：超声波液位计探头的工作频率是由压电陶瓷的谐振频率，也就是探头发射的超声波的频率所决定的。超声波液位计探头工作在此频率下输出的能量最大，传播距离也最远。
3、频率响应：超声波液位计探头的频率响应是指某一反射物体，探头收到回波信号的频率特性，超声波液位计探头的频谱图可以通过频率分析仪测得，从而得到中心频率、带宽等参数。
4、品质因数Q：超声波液位计探头的品质因数Q由电路部分的品质因数和机械部分的品质因数综合决定。
5、方向特性：主瓣的尖锐程度决定着超声波探索区域范围，因此方向特性直接决定着超声波液位计的工作范围和量程。主瓣角是超声波方向特性中最重要的指标，超声波的频率越高，主瓣角越小，超声波探头的生能越集中，其声速范围也越窄。
6、阻抗特性：由于超声波液位计探头的特性，要求其与驱动电压之间实现阻抗匹配，已达到理想的驱动能量和回波接收信号。
