液位开关调试及故障分析

一、当C模式液位开关安装到位后可进行如下调试：

菜单→C模式→A点门限--高报（安装位置为高位）→15000（为储罐直径）→返回→设备基本信息→核对密码→666666→确认→返回→系统主设置→默认声速→1000（不同的介质声速不同）→确认→返回→系统高级设置→液位零突变速度→1→确认→返回→主探头基本设置→主发射频率→160→确认→返回→主探头高级设置→主增益类型→2→确认→返回→诊断→信号整洁度→300→确认→返回→重启

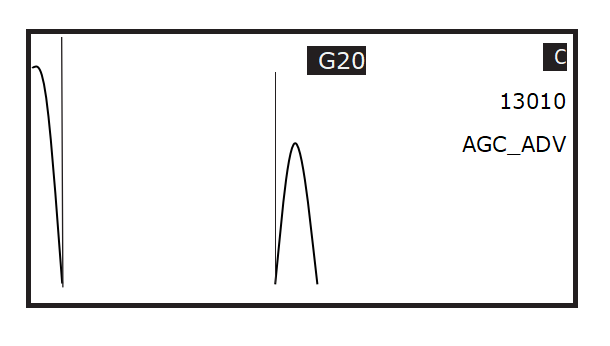

C模式波形

C模式容易出现的问题：

• 测量直径不正确导致的报警。

在波形良好的情况下重新填写正确声速让测量出的直径正确，波形不良好的情况下需要冲洗安装探头。

• 液位开关误报，在不到报警点的位置误报。

查看波形看波形是否正常，看探头正前方是否有遮挡物，立浮顶罐内部有支架容易出现误报情况，可以将探头适当往下挪动一些位置。

二．当B模式液位开关安装到位后可进行如下调试：

菜单→B模式→类型→能量→确认→返回→校准类型→空校（高位报警为空校，低位在探头安装位置有液时候选满校）→确认→返回→校准门限→3500→确认→返回→主盲区开始点→100→确认→返回→主盲区窗→800→确认→返回→主探头高级设置→增益类型→2→确认→返回→B模式→校准→确认（校准成功后）→重启

B模式波形

B模式容易出现的问题：

• 液位开关误报。

误报原因一般为长时间没有进行校准导致的，对仪表重新校准即可解决。如果还出现误报说明探头安装有问题，重新安装探头后，重新调试。

• 探头位置安装错误。

两个探头之间的距离应该在水平平行的情况下间距1米。
