外贴式超声波液位计的选型和现场应用

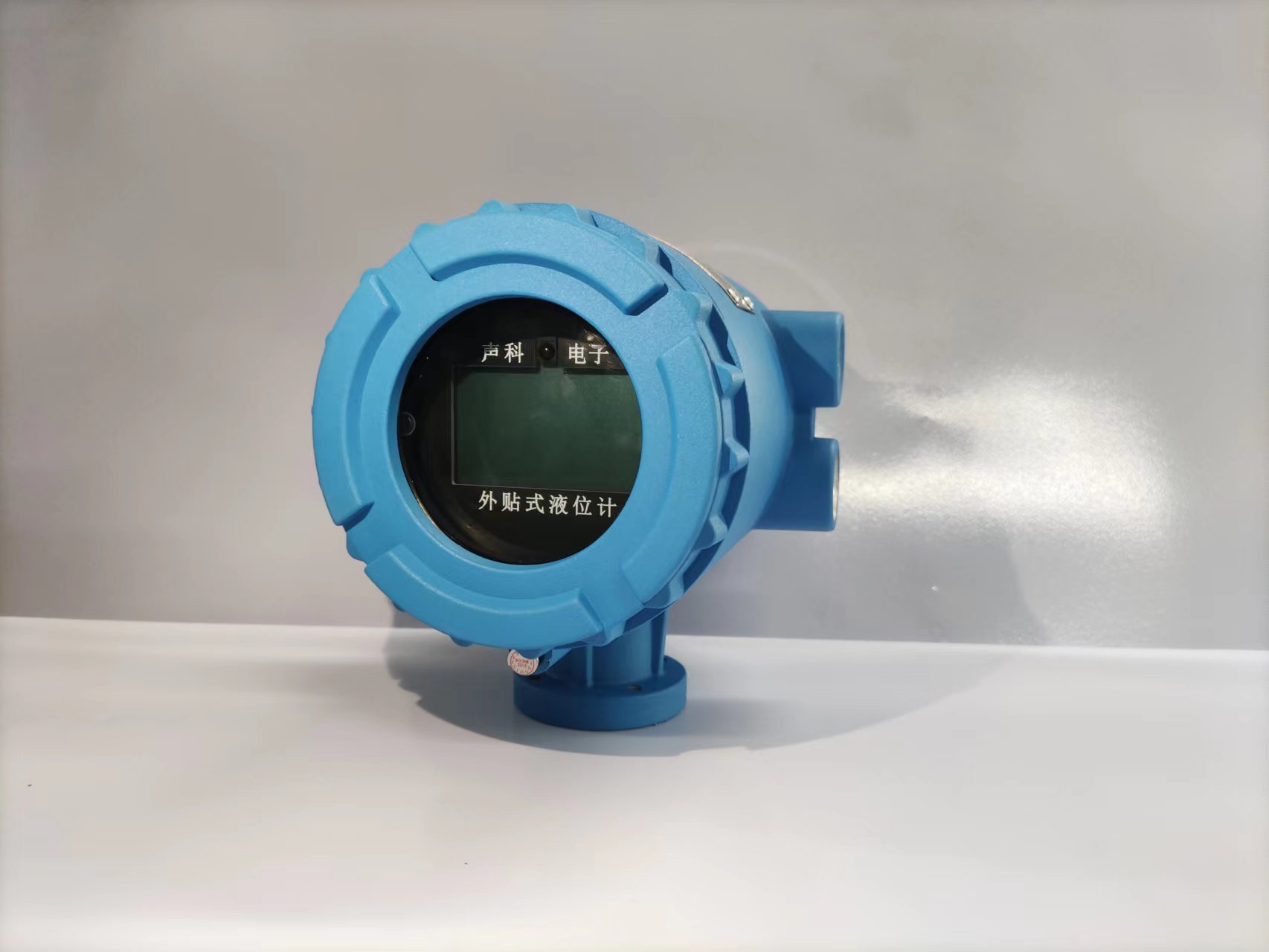

外贴式超声波液位计测量时将超声波探头安装于被测容器外壁的正下方(底部),无需开孔,安装简易,不影响现场生产,可实现对高温,高压密闭容器内各种有毒物质,各种纯净液体的精确测量。仪表采用隔爆设计,满足防爆要求。探头外置,无需对被测容器开孔,真正实现非接触测量,适用于对各种密闭容器内有毒、易挥发、易燃、易爆、强压力、强腐蚀性等液体介质液位的精确测量。仪表无任何机械可动部件,寿命长。无腐蚀、无污染、使用面积广。在设计工作中,根据每个项目不同,做出合理、优化的外贴式超声波液位计选型方案。从投产应用的情况来看,效果很好。





一、丁二烯的现场应用

在某橡胶项目中,需对球罐中的丁二烯进行液位测量,丁二烯易自聚产生高分子聚合物,普通液位仪表选用受限较大。根据《罐区自动化系统设计规定》要求“每座压力储罐应配备两套独立且不同类型的液位测量仪表”,本项目若选用常规接触式液位计,丁二烯在检测口死角处自聚的可能性非常大,所以液位计选型优先考虑非接触式。最终,在罐顶设置了一套非接触式雷达液位计,在罐底设置了一套外贴式超声波液位计。经现场应用后,外贴式超声波液位计测量准确,效果很好。



二、液氨的现场应用

在某液氨卧罐设计中,外贴式超声波液位计也有良好的应用。储罐内的液氨是一种无色、有刺激性气味的有毒液体,具有一定的腐蚀性。因液氨密度受温度影响较大,差压式液位计在本项目中不适用,最终选用外贴式超声波液位计进行检测。



三、高压储罐的现场应用

在某高压加氢装置中,因高压储罐上原液位计参数不稳,业主想新增一台液位计与之比对。但该高压容器现场安装空间狭小,不具备重新开口条件,后经协商,决定采用一台外贴式超声波液位计,既避免了装置停车动火带来的经济损失,又杜绝了压力容器新增泄漏点的安全隐患,安装简单、精确可靠,可谓一举三得。



四、其他的现场应用

外贴式超声波液位计在一些介电常数较低,如液化气(介电常数<1.9)或液面含有大量气泡等雷达液位计不宜使用的场合,可以很好地替代雷达液位计;在一些强腐蚀的酸碱储罐,如液氯储罐等,外贴式超声波液位计也大有用武之地。

外贴式超声波液位计常见可用介质包括液氯、液化气、液氨、乙烯、丁二烯、汽油、柴油、苯、液溴、盐酸、碱液、硝酸、甲醇、氯乙烯、氢氟酸、乙二醇、丙烷、石脑油、环氧乙烷、二甲醚。
