在石油化工行业建有大量各种储罐,企业生产及管理部门需掌握罐内存储介质的液位高度、压力、温度、流量、相对密度、质量、体积等参数。其中,液位高度是确保储罐安全,液位计测量不准或测量设备的损坏,是意外事故发生的原因之一。
如果储罐属于特殊容器,开孔受限制,一些常用的液位计不能使用;同时,储罐的介质大都是易燃易爆的物质,常规的测量仪表的零件都是要伸进罐内测量。因此,可采用〔外贴式液位计〕一种新型液位计,无需容器开孔,罐外连续精确测量,属完全非接触测量,容器内压力无限制,可测易燃易爆、强腐蚀性、剧毒和高清洁度等介质。安装简便,无须动火,无须停产,可在线指导安装维护。
外贴式液位计原理

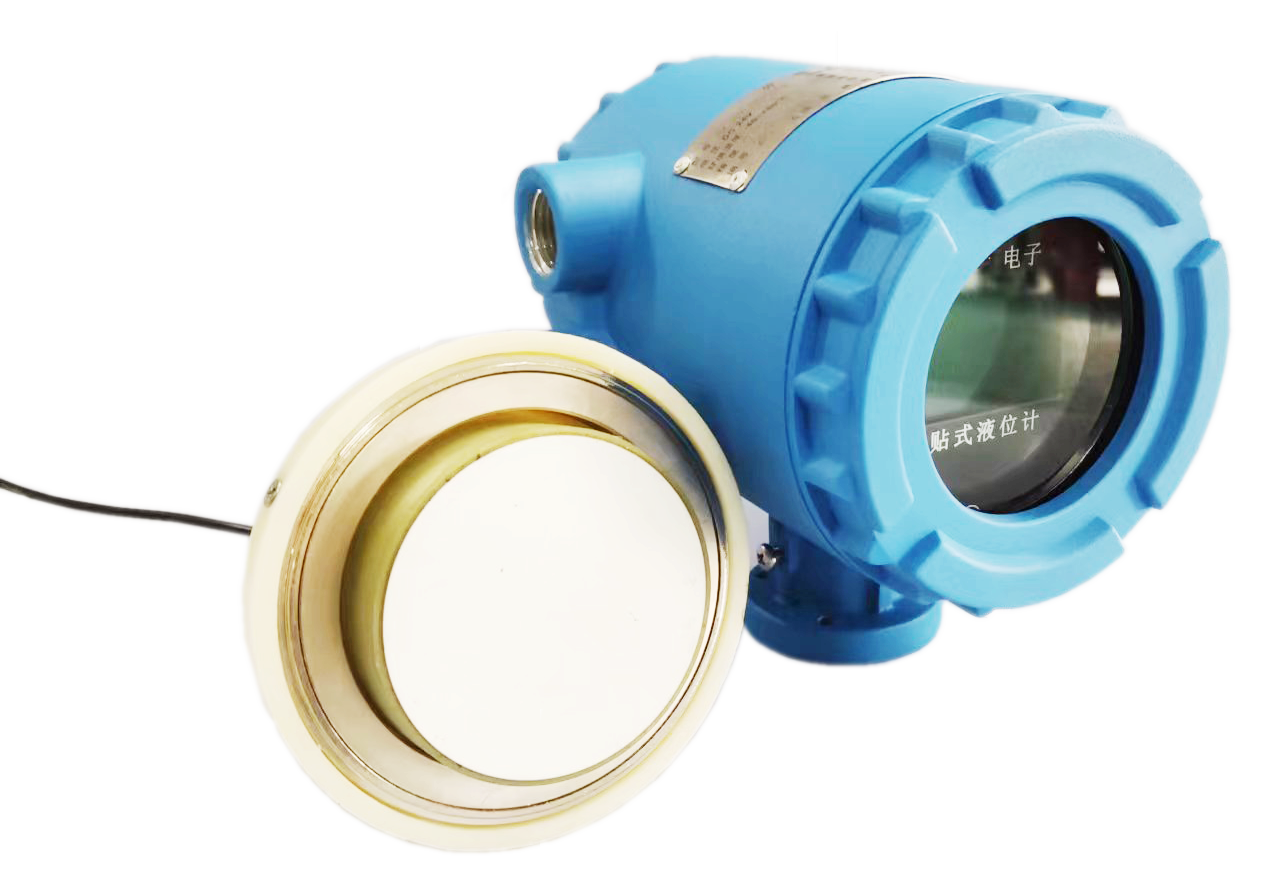

外贴式液位计是将测量传感器外贴于罐壁外侧,采用声呐信号传输原理,结合超高速数字信号处理技术,克服罐壁的影响,并利用专门的软件对该信号的波形进行复杂的计算,精确测量液位高度。
外贴式液位计安装与调试
1.安装测量头在立罐地板处,并尽可能远离罐壁,距离罐壁至少20厘米以上。校准探头安装在罐体1米以上位置。
2.外贴式液位计有一些参数是厂家技术服务人员根据现场实际情况来进行调整和设定的,所以,在确定液位计时,需多次校准声速测量,进行对测量值的校准,可以使实际测外贴式液位计量值的误差更小。
在某普生化工对于甲醇立罐原有的液位测量选用的是浮球液位计,虽然这种液位计测量比较准确;如果浮球掉落,需处理时都需要对贮罐进行倒罐和清罐,这样不仅增加了安全生产的危险性,而且也增加了原料的损耗,增加了仪表的维护量。所以该公司选用外贴液位计,安装方便、使用安全。不用开孔取源,只将测量头( 带有磁性) 直接固定在储槽外壁,进行测量,安装十分方便,不影响生产,即使在外贴液位仪表损坏或维修状态下,也绝无泄漏的可能,不会对环境造成污染,也不会由于电气元件打火而导致发生火灾事故。由于仪表是在罐体外壁进行测量,仪表和被测介质不接触,避免介质对仪表的腐蚀,其测量探头和仪表中无任何机械运动部件,安装是吸附式的严格密封,不会造成磨损或腐蚀,十分耐用,免去了大量耗资、耗时、耗力的现场维护工作。
到目前为止,某县普生化工有限责任公司中的甲醇立罐,安装的外贴式液位计使用效果很好,测量比较准确,维护量小,在性能价格比上优于进口仪表。因此,外贴式液位对石油化工企业的罐区液位有的推广和使用价值。
