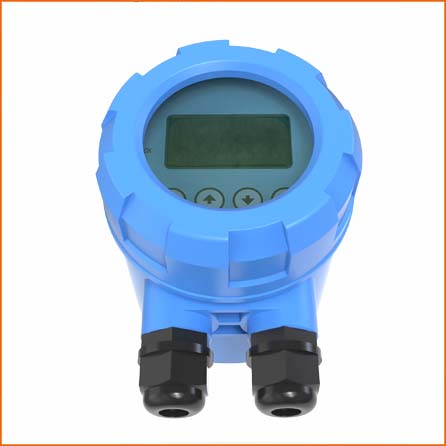

产品概述

80GHz雷达液位计是利用电磁波探测目标的电子设备。适用于石油化工工业的酸、碱和助剂等各类介质的液位测量，是可以完美替代顶装超声波液位计的革命性产品。

用于工业测量领域的80GHz波段雷达，具有高精度、非接触式的特点，有与其他普通微波脉冲雷达、导波雷达不可比拟的优势，极窄的波束和穿透能力，更能适应超复杂的工况，而不减弱测量性能。

工作原理

80GHz调频连续波（FMCW）雷达液位计，从雷达液位计天线发射雷达电磁波，天线接收从液面反射回来的电磁波，雷达液位计内部采用一种高速芯片加上声科特有的软件算法，可以准确地计算出发射电磁波与接收电磁波的时间间隔，并记录时间T，由于电磁波的传播速度C是个常数，从而得出雷达天线到水面的距离D。

产品特点

1. 成本极低、直接代替超声波液位计
2. 测量精确度高，不受温度、压力、环境、污垢和沉积物影响
3. 对污垢和附着物不敏感，无需清洁，可以消除由天线系统上的附着物造成的干扰。
4. 可用于空间狭窄和有内装件的罐装设备。
5. 设置方式对用户友好，节省时间
6. 免维护非接触测量

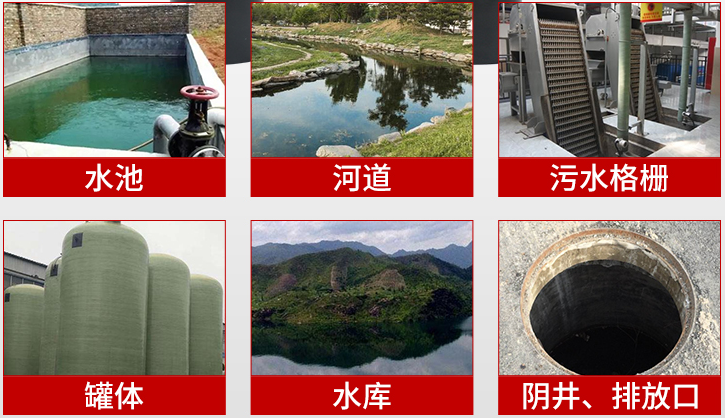

应用场景

适用于水处理行业，各工业行业的酸、碱和助剂的储罐，或者穿透塑料容器壁测量物位。

技术参数

安装要求

安装前的准备工作

1.了解储罐内部结构及管线排布，获取罐体直径、量程等信息。

2.所需工具：一字螺丝刀（3*75mm），剥线钳（7mm²），手工刀，管钳，DC 24V电源。

3.工具准备齐全后对产品进行开箱检查，核对装箱清单，确定物料是否齐全。

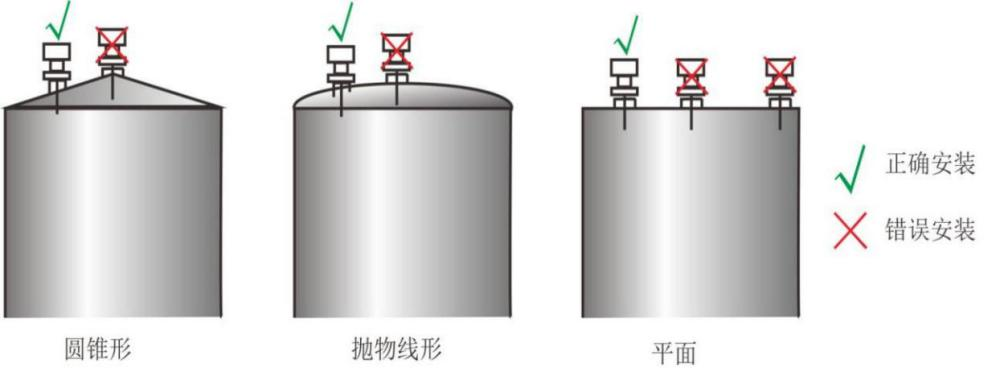

安装位置选择

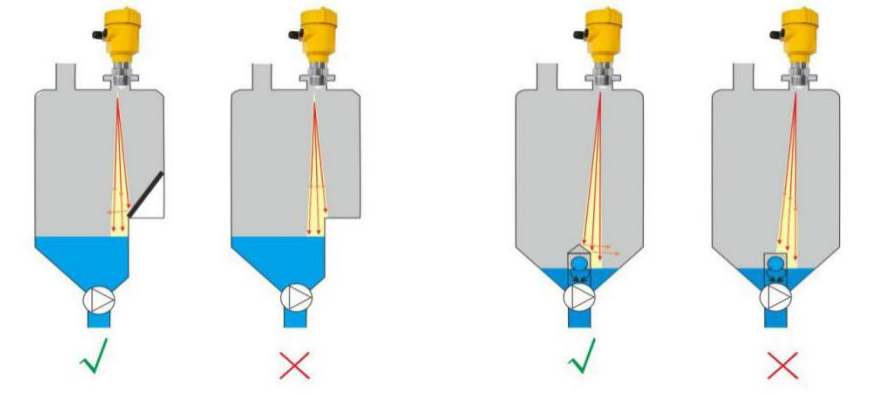

• 避免虚假回波图示

虚假回波示意图

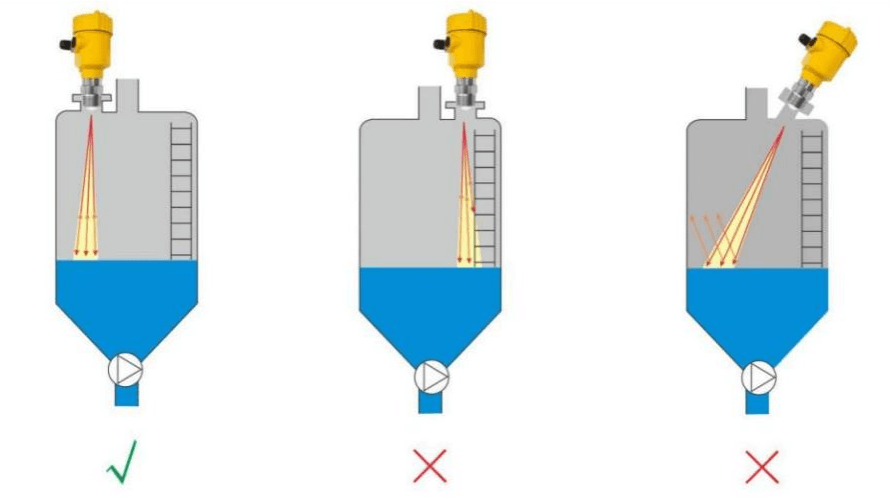

• 梯位和格栅罐处理

梯位与格栅罐处理示意图

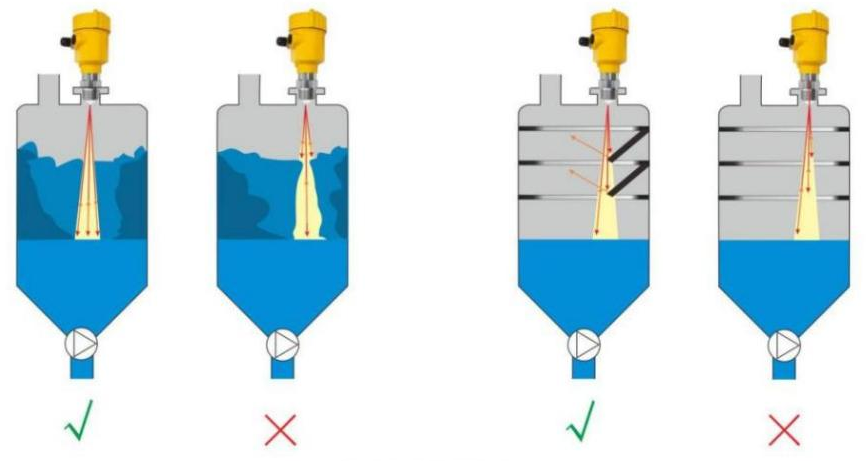

• 挂壁和格栅罐处理

挂壁与格栅罐处理示意图
