一、 参数设置人机接口
仪表采用红外遥控器进行参数设置，按键功能如下图所示：
红外遥控器示意图
1、复位键/重启键：对仪表进行复位并重新启动；
2、菜单键：打开调试菜单，对工作参数进行查看、更改；
3、波形键：显示仪表工作波形和参数，辅助调试、诊断；
4、返回键：在菜单或波形界面下，返回至工作主界面；
5、数字键、确认键、删除键和上下左右键相互配合，在菜单和波形界面下设置参数。

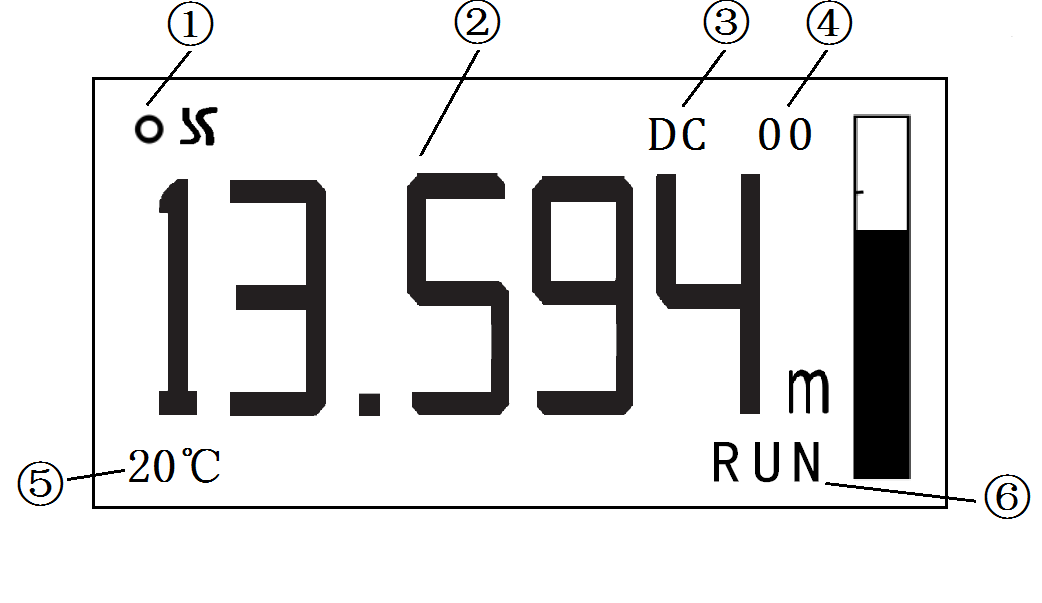

二、液位计LCD主界面说明
| ① | 工作指示 | 工作时闪烁提示 |
| ② | 液位显示 | 液位值（m）
百分比（%） |
| ③ | 工作模式 | SM：单探头测量模式
DC：直径校准模式 TC：温度校准模式 DT：双校准模式 |
| ④ | 故障代码 | 00：无故障
01：电流输出故障 02：接收波形异常 08：液位进入盲区 10：无有效回波信号 20：发射波形异常 80：噪声干扰过大 |
| ⑤ | 测量温度 | 开启温度校准功能时，显示测量温度值；
温度探头发生故障时，显示Err℃； |
| ⑥ | 工作探头提示 | RUN：正在测量
CAL：正在校准 |

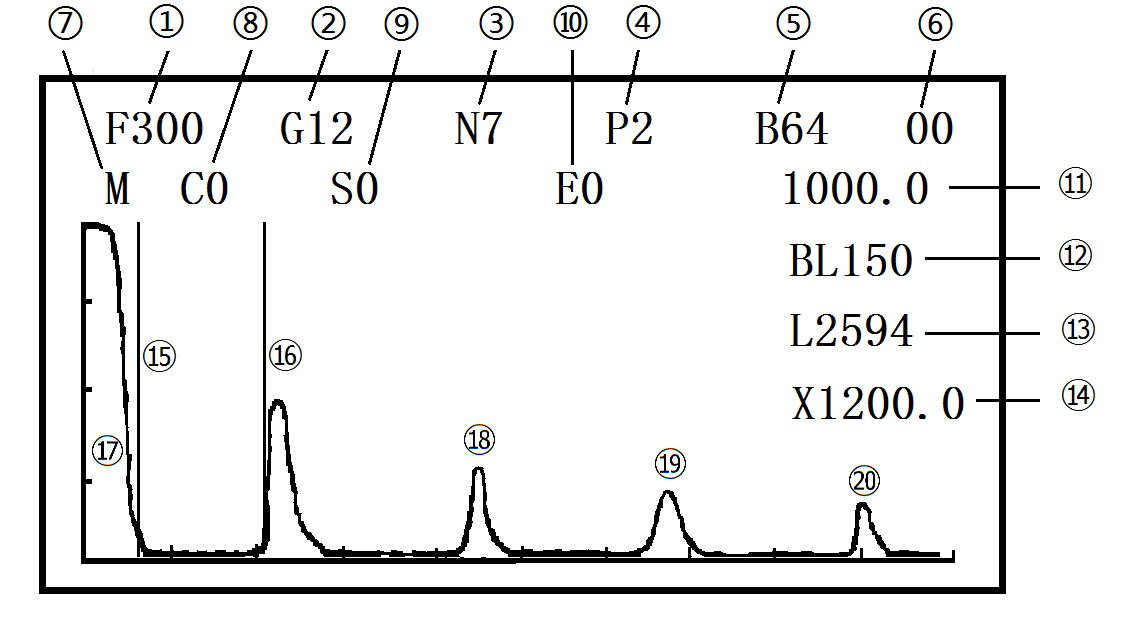

三、液位计LCD波形界面说明
| ① | 工作频率F(100~2000) |
| ② | 工作增益G(0~96) |
| ③ | 发射脉冲数N(1~10) |
| ④ | 功率档P(1/2) |
| ⑤ | 包络宽度B(1~1000) |
| ⑥ | 故障代码(00~FF) |
| ⑦ | 测量探头/校准探头波形切换显示(M/C) |
| ⑧ | 手动校准声速C(0/1) |
| ⑨ | 波形显示的起始位置Sxxxxx（单位：mm） |
| ⑩ | 波形显示的终止位置Exxxxx（单位：mm） |
| ⑪ | 声速值（单位：m/s） |
| ⑫ | 盲区值BLxxx（单位：mm） |
| ⑬ | 液位值Lxxxx（单位：mm） |
| ⑭ | 波形区域X轴刻度值（单位：mm/格） |
| ⑮ | 盲区位置 |
| ⑯ | 回波位置（一次回波） |
| ⑰ | 发射波 |
| ⑱ | 二次回波 |
| ⑲ | 三次回波 |
| ⑳ | 四次回波 |
四、液位计参数菜单
（1）用户参数菜单说明
| 用户参数 | 基本设置 | 量程 | |
| 声速 | |||
| 迁移量 | |||
| 测量模式 | 单探头 | ||
| 直径校准 | |||
| 温度校准 | |||
| 双校准 | |||
| 直径校准设置 | 校准距离 | ||
| 探头高度 | |||
| 校准周期 | |||
| 温度校准设置 | 介质 | ||
| 温度偏移 | |||
| 滤波时间 | |||
| 调试模式 | 测量自动模式 | ||
| 测量手动模式 | |||
| 校准自动模式 | |||
| 校准手动模式 | |||
| 工作参数 | 测量参数 | 频率、增益类型
增益、功率 脉冲数、包络宽度 |
|
| 校准参数 | 频率、增益类型
增益、功率 脉冲数、包络宽度 |
||
| 备份用户参数 | |||
| 恢复用户参数 | |||
