变压器油枕的油位检测是电力行业中的技术难题，油枕油位过高或过低，都容易引发事故。当油位过高时，可能造成变压器内部油压增大，同时还会造成溢油；当油位过低、遇到变压器低负荷运行或气温骤降时，可能造成本体油箱内少油，引起绝缘故障；当油面低于变压器大盖以下时，会使绕组和铁心暴露在空气中，有造成内部闪络的危险，同时还会使油与空气接触面增大，使绝缘油的绝缘性能迅速下降。 目前对油枕油位的检查，主要是采用人工现场目视。常用玻璃管式油位计和指针式油位计。两种油位计没有信号远传功能，只能在现场目视观测。
玻璃管式油位计采用的连通器原理，使油枕内的油位直接反映在玻璃管上，油位高度一目了然。但在长时间使用时，玻璃视窗易受污染变脏，导致无法准确通过视窗判断油枕中油气界面位置。
指针式油位计采用机械传动原理，油位的高低变化带动指针旋转，通过指针间接显示油位高度。使用时，机械结构导致胶囊破损、漏气，也会出现机械故障（传动失灵）导致测量出错。
变压器油枕均为封闭式，现有油位计的维修、更换，需要停电、开孔、放油，非常复杂，因此设计一种非接触式的变压器油枕油位检测仪是非常必要的。 超声波在固、液和气体中有良好的导声性，可在强磁干扰环境下使用；超声波在不同介质间的界面反射，是超声测距的关键。且超声波传感器结构实现简单、制作成本低廉、信号分析与处理简便可靠，方便实现便携化、集成化及实时性控制。所以依据超声原理，针对变压器油位的检测设计了便携式充油设备油位检测仪，可以方便、快速和安全的测量。
便携式充油设备油位检测仪采用声呐测距原理，利用外贴在容器壁外部的专用探头发射、 接收声呐信号，以专用声呐波处理技术为系统内核，采用先进的高速信号处理技术，利用陕西声科的专用算法精确计算出油枕内的油位。
测量液位时，声呐波信号从探头发射出去，经过油面反射回来后由探头检测 到回波信号，经专有算法处理后计算出时间 t,系统根据回波时间和介质声速计算出油位高度。
声科电子根据便携式充油设备油位检测仪的不同需求设计出两款变压器专用油枕液位计产品：

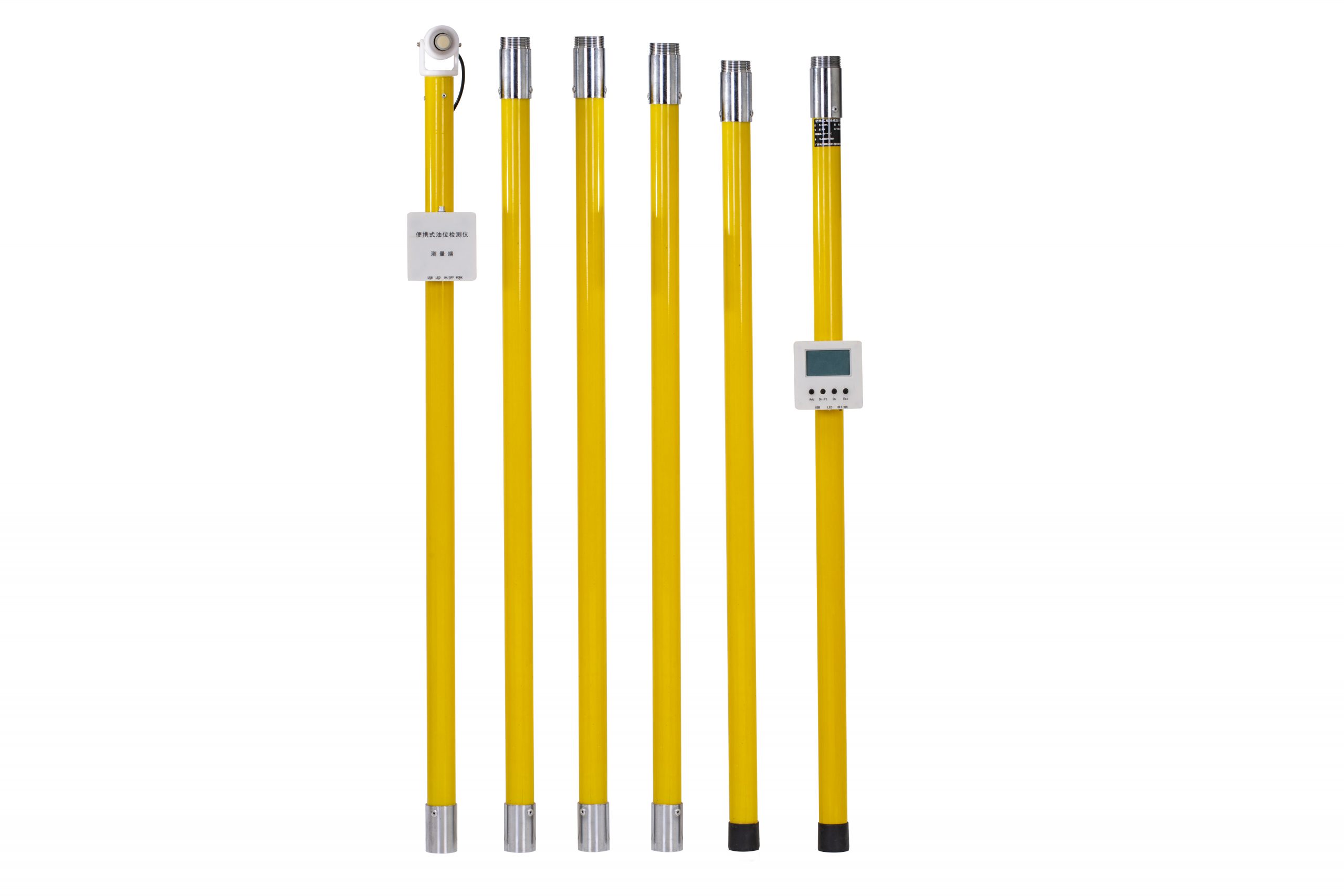

※便携式油枕液位计※
产品概述
便携式油枕液位计实现了不开罐非接触式对密闭容器内油位测量。声呐传感器吸附油枕外壁的正下方即可测量，具有随用随测、方便快捷、安全可靠的特点。

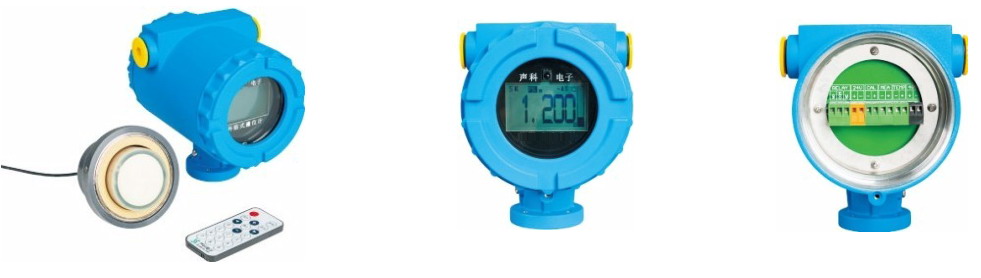

※固定式油枕液位计※
产品概述
固定式油枕液位计实现了对密闭容器（油枕）内油位高度的真正非接触测量。声呐传感器吸附于油枕外壁的正下方即可测量，不需对被测容器开孔，测量简易、安全可靠、操作方便，可与DCS系统连接实现远程监控。
