外贴液位计安装及调试方法

• 外贴液位计探头安装

1.1外贴液位计探头安装位置选择

探头安装位置的应远离罐体进液口，以避免进液剧烈流动对测量的影响，避开罐体焊缝和罐内障碍物，罐内障碍物会对液位测量产生影响，造成假液位。

球罐探头安装位置：测量探头在罐底法兰口附近，校准探头在罐体一半位置处。（图1）

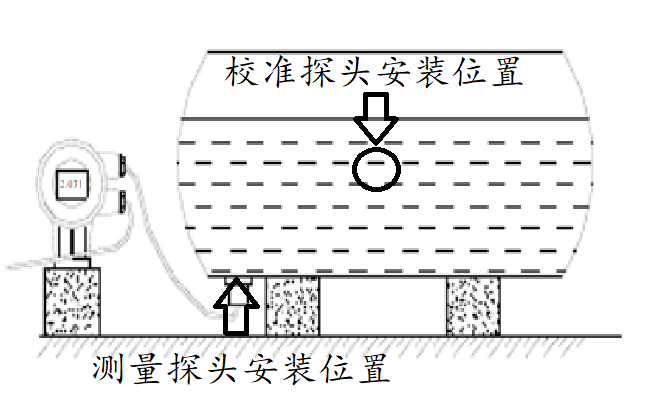

卧罐探头位置：测量探头在罐体正底部，校准探头在罐体侧面一半位置处（图2）

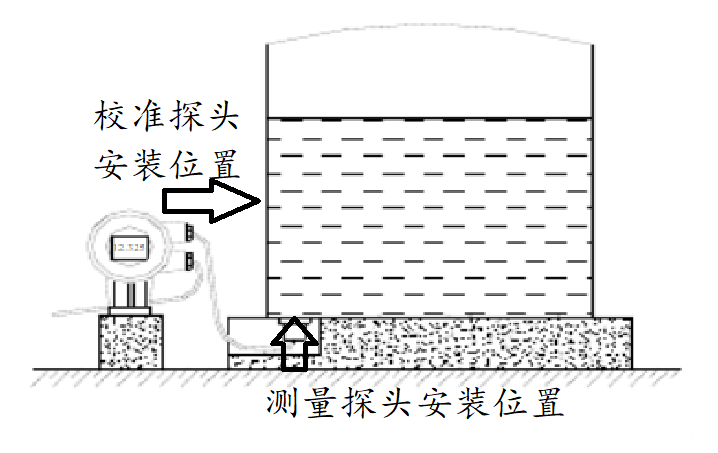

立罐探头安装位置：测量探头在罐体下方，距离罐壁50cm左右。校准探头在罐壁，距离罐底80cm以上。（图3）

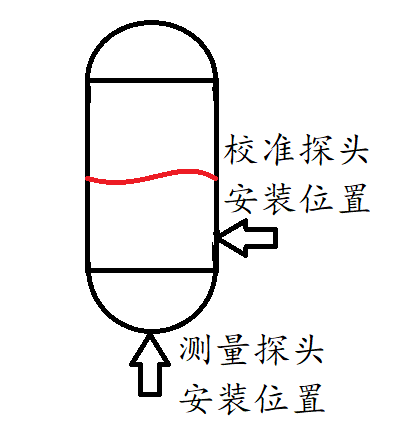

香肠罐探头安装位置：测量探头在罐底正下方或罐体下法兰口旁；校准探头在弧面与直  面接口20cm以上，罐体侧面一半位置之间（图4）

1.2探头安装方法

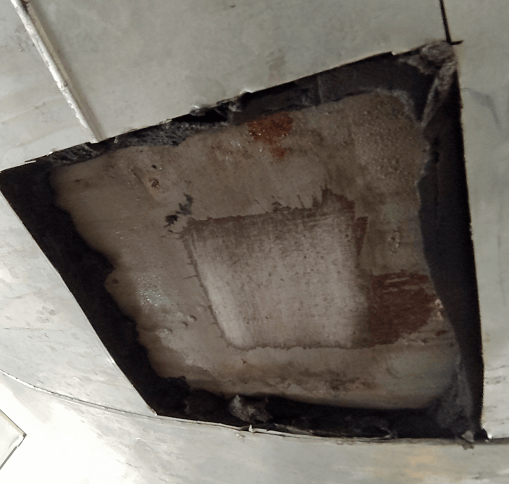

选定探头安装位置后，需用砂纸打磨安装位置，要求打磨出不小于探头座直径的方形面积，铸铁罐需打磨掉罐壁保护漆，露出铁色，再次打磨光滑；不锈钢罐及玻璃钢罐需稍微打磨，让涂抹粘胶的转接板与罐体紧密结合。探头安装表面应光滑平整，无油污，无细小颗粒物。如下图

1）涂抹硅脂

从探头座中取出探头，在探头前表面和罐壁打磨处分别均匀地涂抹一层硅脂（1-2mm厚）。

2）安装测量探头

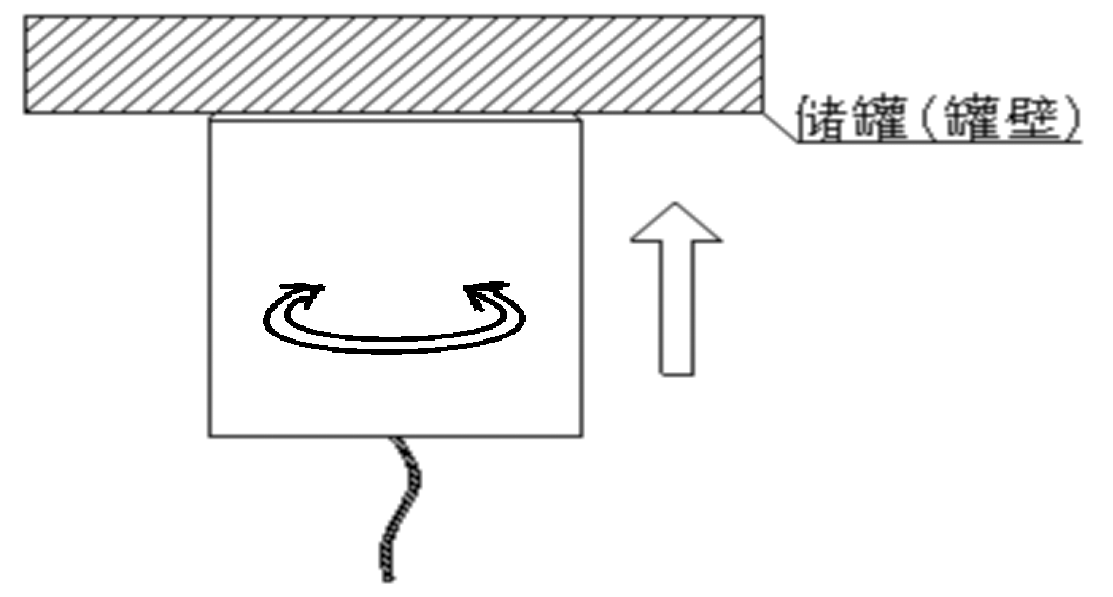

将探头贴在打磨后的光滑区域，然后用力压紧探头并慢慢转动；

并且通过探头背面的“水平仪”确保探头安装水平。

• 液位计参数设置

2.1菜单密码

用户参数密码： 屏幕显示数值XX乘2减1后的数值输入，再按确定键即可进入

高级参数密码： 屏幕显示数值XX乘2加1后的数值输入，再按确定键即可进入

维护参数密码： 屏幕显示数值XX乘2后的数值输入，再按确定键即可进入

2.2用户参数设置

基本设置  量程：根据实际测量储罐的高度

声速：根据介质选择声速，或根据已知液位得到的声速，在调试时可设置默认声速1000

迁移量：与其他液位计做比较，输入零点差

测量模式：单探头：只采用单弹头进行液位测量

直径校准：通过定时定位，采用罐体直径校准声速（设置校准距离，高度及校准时间）

温度校准：通过温度偏移选择合适声速（设置温度偏移量及滤波时间）              双校准：采用直径校和温度双校准（直径和温度校准都需要设置）

三．液位计波形调试

3.1波形和频率的选择

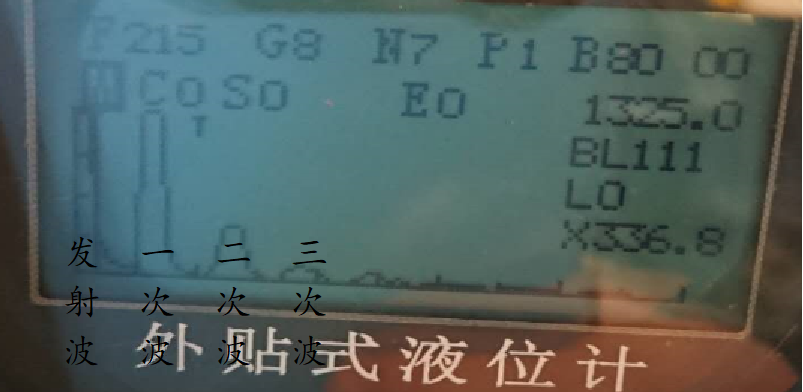

波形选择要求：在进入波形调试阶段时，观察波形界面的回波，正确测量液位时一次波比二次波低，逐级降低，如发现二次波或三次波高于一次波，可能测量探头未垂直装于罐体正下方，或挪动探头，使一次波回高。

波形峰值越高，G增益值和BL盲区值越小越好。

①.按波形键，等待10秒后，按6个1直至进 入手动模式（黑色方格在F（频率）上闪烁）。

②.选择合适的频率，在80至300的区间按左右键调整频率，选择频率的时候，波形峰值越高，盲区BL和增益G越小越好。（图一）

③.频率选择方法

在选择频率的时候我们在80-300间选一些比较好的频率，先记下，然后我们再在这几个频率中选择一个最好的。然后按返回键，再按波形键重新进入波形界面观察波形。

校准探头波形调整方法与测量波形方法一样。按波形键，进入波形页面后，按确定键，M上的黑色小格闪烁，我们按下键把页面切换到C（校准探头），按确定，然后调整校准探头频率，调整方法与测量波形方法一样。(如波形峰值全部偏高可尝试增加或减少增益G值)

3.2 声速确认方法

①已知液位校准声速，根据现有液位的液位高度（需增减其它液位计与外贴液位计的迁移量,就是测量液位零点距离），按菜单键进入高级设置的已知液位校准，输入现有液位高度，点击确认即可得出声速。

②通过直径校准声速，按波形键进入波形界面，按右键，选择C0,按确定键，然后按下键选择C1，按确定键即可开始直径校准声速，等待校准声速成功即可。

3.3 P档的选用

如果在测量过程中，在使用P2档测量时，G增益值在1-5之间，且能测出液位的情况，我们可以把档位切换至P1档进行测量，切换为P1挡时需观察G增益值和BL盲区值及波形的变化，如果波形偏低，需调整频率，观察波形及G增益值和BL盲区值.

3.4 B包络宽度与回波窗的设置

①.B包络宽度设置，波形如果突刺较多 ，我们可适当增大B包络宽度值。（包络宽度值是让波形由尖锐变圆滑，数值越小波形越尖锐，数值越大波形越平滑，数值越大探头盲区也会随之增大。）

②.回波窗的设置,

回波窗设置在 菜单-高级参数-维护参数-回波窗

第一种设置方法，波形界面B值乘2加100得到的数值输入即可。

第二种方法，我们拿（图二）的波形来看，X值是下方X轴一格的距离，第一个回波在第一个小格的末尾，所以我们在E(波形终止点)输入3500，在S(波形起点)输入800，这个目的是放大回波，观察波形；放大回波后，我们看（图三）发现回波在X轴占了半格的位置，一格的数值是337.5，所以我们可以把回波窗设为300，目的是卡住回波，避免液位跳动。
