80GHz雷达水位计

产品概述

80GHz雷达水位计是利用电磁波探测目标的电子设备。特别适用于水和污水行业液位测量。

80GHz雷达使用蓝牙调试、操作和维护,可以在每台支持蓝牙的智能手机或平板电脑(iOS、Android)上显示信号曲线。采用一体式结构设计,配备高性能的芯片,仪表可以在狭小空间中安装使用。



工作原理

80GHz调频连续波(FMCW)雷达水位计,从雷达水位计天线发射雷达电磁波,天线接收从水面反射回来的电磁波,雷达水位计内部采用一种高速芯片加上声科特有的软件算法,可以准确地计算出发射电磁波与接收电磁波的时间间隔,并记录时间T,由于电磁波的传播速度C是个常数,从而得出雷达天线到水面的距离D。



产品特点

1.安装维护简单,调试方便(手机APP、微信小程序调试),寿命长

2.超低功耗

3.多种输出电路接口与采集系统配合,既可输出RS485信号,又可提供4-20mA信号。

4.全天候工作,连续在线采集。

5.无线传输,无需开挖电缆沟,对渠道衬砌、植树等工程施工无影响。

6.波束角小,能量集中,具有更强抗干扰能力,大大提高了测量的精度和可靠性。

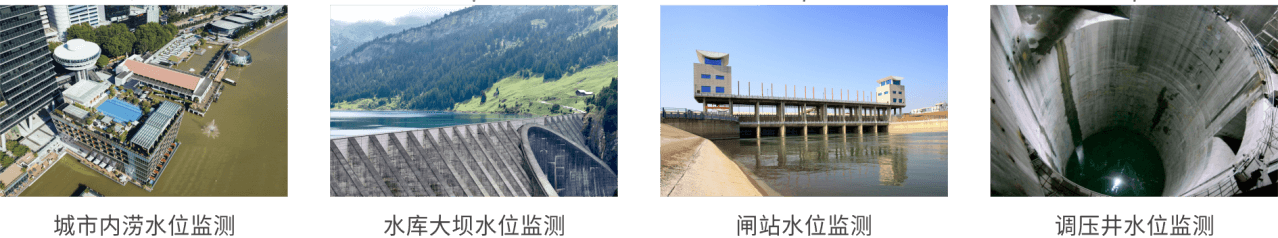

产品应用

1.河流水位,明渠水位自动监测季节性河流,不适宜水下安装的场合。

2.山洪预警;水库坝前、坝下尾水水位、调压塔(井)水位监测

3.对功耗要求较高的场合。

4.水流具有腐蚀性的场合。

5.城市供水,排污水位监测系统

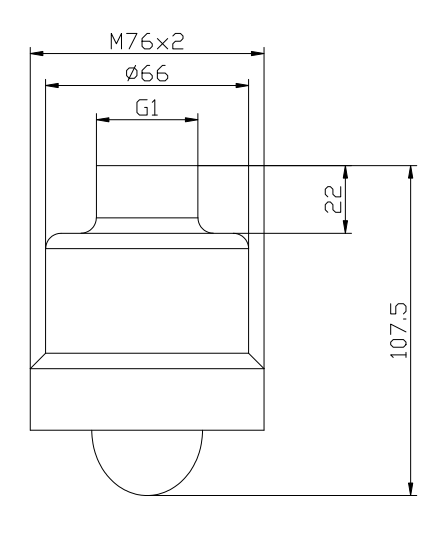

产品尺寸

技术参数

雷达物位计 线制
量程规格 5m、10m、15m、20m
测量误差 ±1‰FS、±2‰FS、±5‰FS
迁移量 ±9.9m
信号输出 4~20mA/Modbus
供电电源 DC 24V ( 22V~30V )
使用环境温度 -20℃~+70℃
使用环境湿度 (0%~95%)RH
防护等级 IP67
显示 手机APP、微信小程序
主机重量 0.5kg
主机外形尺寸 直径76mm×高107mm

安装要求

1)保证雷达水位计指向垂直于水面。

由于雷达水位计波束角较小,安装倾斜会导致回波较弱,甚至影响正常测量。

2)避免发射波束照射到周围的干扰物。

安装时,雷达水位计主机至少离侧壁 20cm,地下管网安装尽量靠近下水井中央。

3)了解安装位置结构及量程等信息。

4)所需设备:DC 24V电源,手机微信小程序、安装工具等。
