产品概述

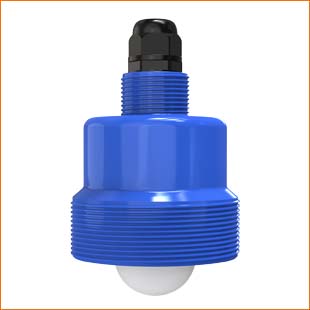

80GHz雷达水位计是利用电磁波探测目标的电子设备。特别适用于水和污水行业液位测量。

80GHz雷达使用蓝牙调试、操作和维护，可以在每台支持蓝牙的智能手机或平板电脑(iOS、Android)上显示信号曲线。采用一体式结构设计，配备独一无二的芯片，仪表可以在狭小空间中安装使用。

工作原理

80GHz调频连续波（FMCW）雷达水位计，从雷达水位计天线发射雷达电磁波，天线接收从水面反射回来的电磁波，雷达水位计内部采用一种高速芯片加上声科特有的软件算法，可以准确地计算出发射电磁波与接收电磁波的时间间隔，并记录时间T，由于电磁波的传播速度C是个常数，从而得出雷达天线到水面的距离D。

产品特点

1.安装维护简单，调试方便（手机APP、微信小程序调试），寿命长

2.超低功耗

3.多种输出电路接口与采集系统配合，既可输出RS485信号，又可提供4-20mA信号。

4.全天候工作，连续在线采集。

5.无线传输，无需开挖电缆沟，对渠道衬砌、植树等工程施工无影响。

6.波束角小，能量集中，具有更强抗干扰能力，大大提高了测量的精度和可靠性。

应用场景

1.河流水位，明渠水位自动监测季节性河流，不适宜水下安装的场合。

2.山洪预警；水库坝前、坝下尾水水位、调压塔（井）水位监测

3.对功耗要求较高的场合。

4.适合腐蚀性的场合。

5.城市供水，排污水位监测系统

技术参数

安装要求

1）保证雷达水位计指向垂直于水面。

由于雷达水位计波束角较小，安装倾斜会导致回波较弱，甚至影响正常测量。

2）避免发射波束照射到周围的干扰物。

安装时，雷达水位计主机至少离侧壁 20cm，地下管网安装尽量靠近下水井中央。

3）了解安装位置结构及量程等信息。

4）所需设备：DC 24V电源，手机微信小程序、安装工具等。
