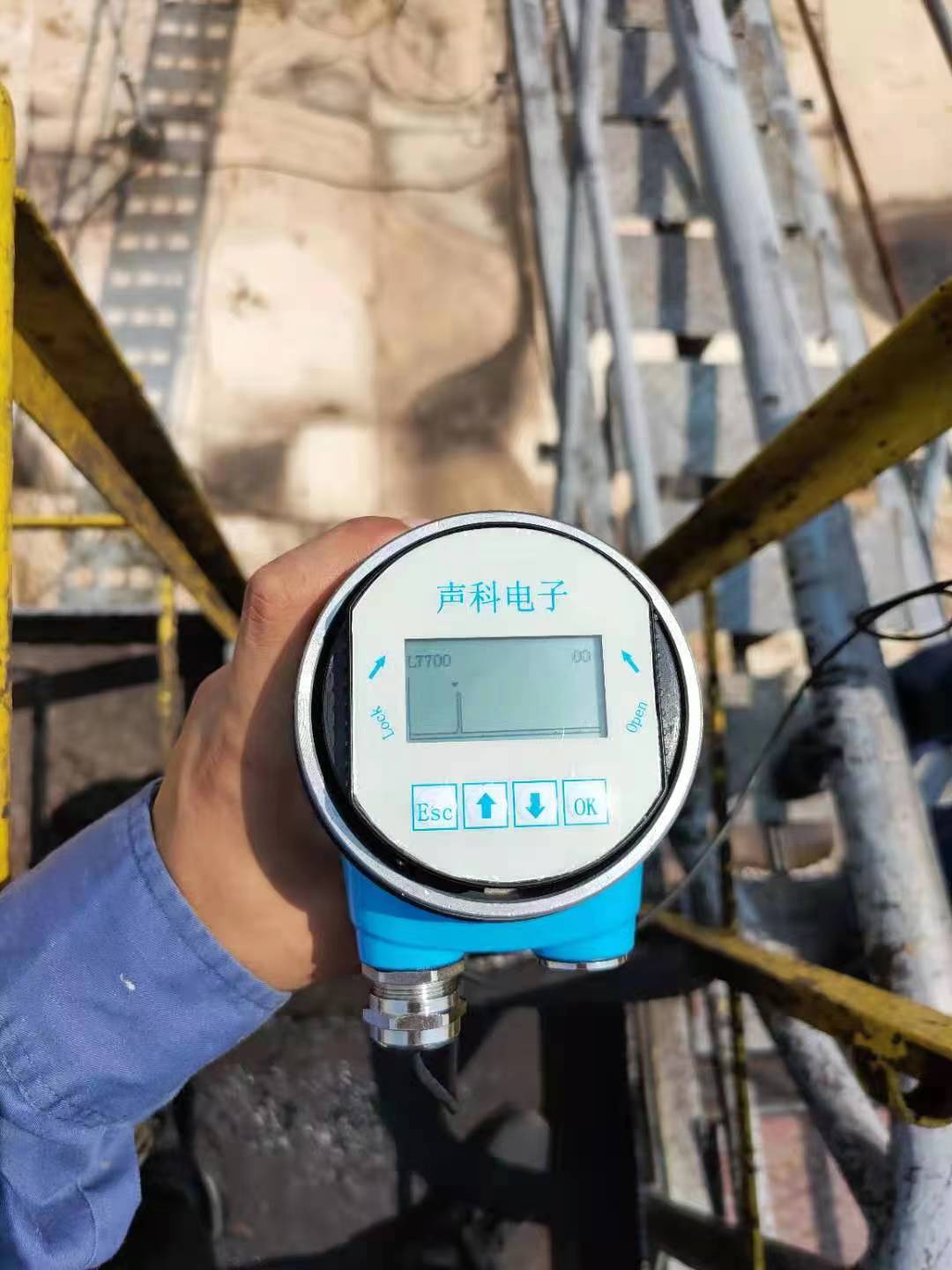

雷达液位计干扰回波的类型

雷达液位计的测量原理是天线接收雷达脉冲反射信号,并将反射信号发送给仪器,仪器的微处理器对信号进行分析,识别雷达脉冲信号在物料表面的实际回波。仪器到材料表面的距离与脉冲信号的传播时间成正比。同时,雷达波在液体表面的反射强度还与液体的介电常数有关,液体的介电常数越大,反射越大,波越强,透射越弱。

一般来说干扰回波有三种类型,我们来介绍都是哪些和产生的原因是什么。第一种是异物回波,异物回波产生原因是在实际测量过程中,由于雷达天线波束角的限制,雷达波传播的实际方向呈扇形,如罐内有异物或当液面下降时,搅拌器撞击液面时,会发出强烈的异物回波。第二种是多重回波,当液面靠近天线发射端时,由于回波强度高,反射波会在罐顶和液面形成多次反射,形成多重回波。第三种是罐底回波,当液面接近罐底时,由于液位下降,液体对雷达波的消耗减少,因此部分雷达波穿过液面,在液面反射水箱底部,从而形成罐底回波。一般测量的介电常数较高的介质时,这种罐底回波不会产生。

对于干扰回波的问题,就两种方法可以有效抑制。首先是干扰回波抑制的静态算法,包括固有噪声曲线法和特定抑制曲线法。前者主要抑制低强度小的回波和多重回波,这是为了消除罐中固有的干扰噪声。一般来说,底部回波和多重回波的幅度不会超过固有噪声曲线,除非液位在储罐的底部和顶部。对于后者,对于异物回波,如雷达波撞击挡板和罐壁焊缝,回波会比较大,一般会超过固有噪声曲线的强度,因此,对于此类回波在仪器投入运行时,调试阶段必须在变送器内部的固有噪声曲线之上绘制出特定抑制曲线。规定只有当回波强度大于抑制曲线的特定强度时,才判定为真实回波。二是动态多通道回波矢量跟踪算法,动态算法对测量范围内的每个回波执行标记跟踪,基于大数据的分析,合理的说,无论物位振幅处于压制还是脱离压制,都不会有波损。
