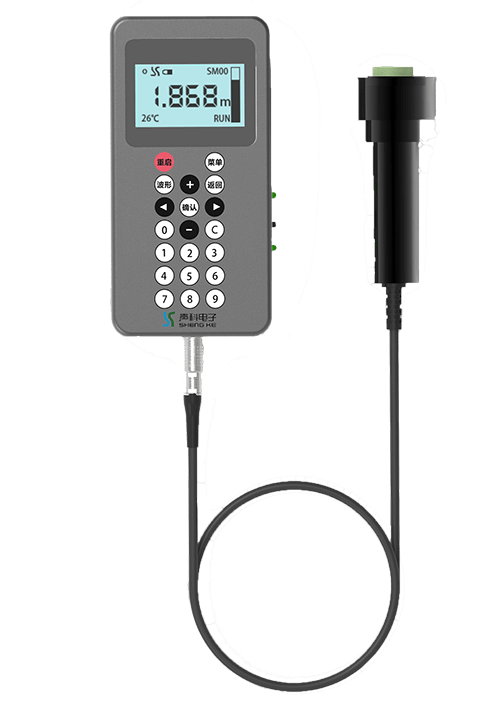

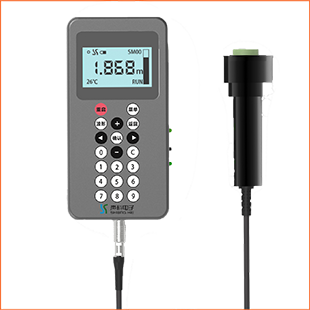

一、产品概述。

手持式外贴液位计是本公司开发的一种利用声呐测距原理、从容器外部（底部）测量容器内部液体液位的仪表，该产品实现了完全隔离测量。

该液位计打破了传统开罐接触的测量方式，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）吸附于被测容器外壁的正下方（底部），不需对被测容器开孔，测量简易、安全。

二、工作原理。

手持式外贴液位计采用声呐测距原理，利用外贴在容器壁外部的专用探头发射、接收声呐信号，以专用声呐波处理技术为系统内核，采用先进的高速信号处理技术，利用陕西声科的专用算法精确计算出容器内液位。

如图1所示，测量液位时，声呐波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号，经专有算法处理后计算出时间t,系统根据回波时间和介质声速计算出液位高度。

三、功能特点

1、非接触式测量液位，安全

实现真正非接触测量，测量简单方便。

2、手持式仪表

外形小巧，携带方便。

3、磁吸式固定

将带磁性探头吸附在储罐底部，即可完成液位测量。

4、无需耦合剂

不需要在罐底和探头表面涂抹耦合剂，操作方便。

5、低功耗，可充电

内置可充电锂电池，可支持仪表连续工作12小时以上。

6、微小盲区测量

理想工况，盲区可以做到3cm。

7、高测量精度

测量误差小于±1cm。

8、实时温度测量、校准，提高测量精度

可实时测量储罐温度，并进行温度补偿。

9、支持手动校准

通过仪表菜单，可实现声速校准，提高测量精度。

10、虚假回波抑制

仪表能自动识别出虚假回波干扰，避免输出错误结果。

四、应用领域

手持式外贴液位计特别适合于密闭容器内的各种有毒、强酸、强碱及各种纯净液体（液氨、液化石油气、汽油等）的非接触式测量。可广泛应用于石油、化工、电厂、食品、制药等许多行业。

五、适用范围

六、技术参数
