玻璃管液位计测量原理及优缺点

玻璃管液位计的测量原理是什么？玻璃管液位计优缺点都有哪些？

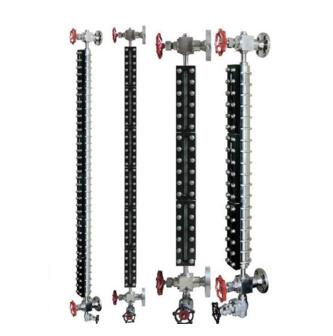

玻璃管液位计适用于生产过程中对贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具，是一种直读式液位测量仪表。玻璃管液位计是利用连通器的原理测量容器内的液位。它由玻璃管、针形阀和锁母等部件组成。+

　　一. 玻璃管液位计的结构原理

仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。

二. 玻璃管液位计的结构特点

玻璃管液位计的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。在上下阀内装有钢球，当玻璃意外破裂时，钢球在容器内压力的作用下自动密封阻塞通道，防止容器内的介质继续外流。仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。下端装有排污阀，供取样、检修、冲洗或排放液用。目前有的小型管式液位计也属于玻璃管液位，外部材料采用不锈钢304（最低标准）生产，可以使用水，液压油，机油等。采用316不锈钢适用腐蚀性更高的介质。

三 . 玻璃管液位计的优缺点

优点：

1、读数清晰、直观、可靠。

2、结构简单、维修方便。

3、经久耐用。

缺点：

1、适用范围较窄，易碎。

2、不坚固、不安全、不耐压。

3、显示不清楚、使用温度范围低。

四. 玻璃管液位计的安装使用注意事项

1、玻璃管液位计在运输、搬运及安装时，不可撞击或敲打，以防玻璃管和玻璃片破碎。

2、待安装后，当介质温度很高时，不要马上开启阀门，应预热20-30分钟，待玻璃管有一定温度后，再缓慢开启阀门。阀门开启程序：先缓慢开启上阀门，再缓慢开启下阀门，使被测介质慢慢进入玻璃管内。

3、在使用中，应定期清洗玻璃管内外壁污垢，以保持液位显示清晰。清洗程序：先关闭与容器连接的上、下阀门，打开排污阀，放净玻璃管内残液，使用适当清洗剂或采用长杆毛刷拉擦方法，清除管内壁污垢。

4、如果石英管断裂或挂垢严重需要更换时，具体步骤：拆下表体，拧开两端螺帽和螺母，用木棍将石英玻璃管从一端向另一端敲击，取出石墨环，将新石英管装入，再将石墨环套在石英管上，等距嵌入表体内，拧紧两端螺母及螺帽，确认无渗漏后，即可投入运行
