超声波液位计的工作盲区

超声波液位计为什么会有盲区?超声波液位计如何克服盲区。

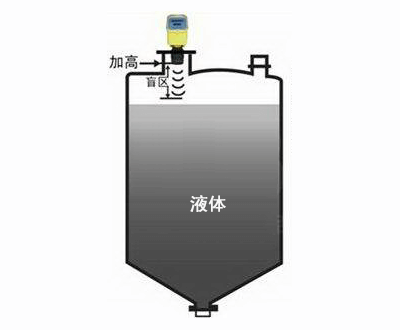

超声波液位计的盲区通俗的解释如同人眼的盲区一样,是当物体离眼睛较近且角度一定的时候,反而看不清楚了或者看不见,这一范围就叫做盲区。

超声波液位计的工作原理,是根据超声波的发射和接收来实现的。超声波在空气中传输的速度是一定的,超声波发射出去,然后接收液面反射回来的波,从发射开始计时,到接收到回波结束。超声波在空气中传输的时间就定了。因为是一个来回,那实际距离就是距离的一半。罐体的高度是一定的。那实际液位就是池子的深度减去超声波液位计测量的距离,就是液位或物位的高度了。由此,就实现了超声波测量液位或者物位了。

超声波液位计的盲区,根据量程的不同,盲区也不同。量程小,则盲区小,量程大,则盲区大。但一般都在 30cm-50cm之间。所以一般在安装超声波液位计的时候盲区一定是要考虑进去的。在特殊场合,会要求盲区很小,这个时候可以考虑小盲区超声波液位计,其盲区一般只有4-6cm。但其量程也相对较小,只有0.6m。在很多液位测量的领域,因为空间的限制,安装条件的限制,需要盲区很小的超声波液位计。

超声波液位计液位进入盲区,通常会显示二次回波对应的液位位置。举例而言,如果盲区是0.3m,液面至换能器(或探头)表面的距离是0.2m,则液位计会显示对应空间距离为0.4m的液位值。由于在测量液位时,液面反射良好,因此超声波液位计发出的声脉冲,经液面反射后,回波到达换能器(或探头)表面后又会被重新反射回液面,并被再次反射回换能器并接收,这时的回波即为二次回波。如果反射条件良好,还可能收到多次回波(多次往返的回波)。
