磁翻板远传变送器/干簧管远传变送器的原理及特点

磁翻板远传变送器是干簧管远传变送器的简称。远传变送器，一般是作为磁翻板液位计的配件使用的，二者配套使用的磁翻板液位计，也称远传磁翻板液位计。为使仪表用户对远传磁翻板液位计有更为深入的认识和了解，本文结合远传变送器的原理介绍下远传变送器的都有哪些特点和用途。

一、磁翻板远传变送器的原理

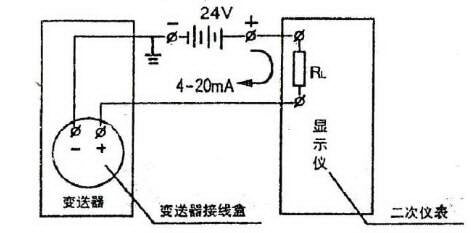

磁翻板远传变送器的工作原理十分简单。起初，内部的两片簧片并未接触，当在通过永久磁铁或电磁线圈产生的磁场时，外加的磁场使两片簧片端点位置附近产生不同的极性，若磁力超过簧片本身的弹力，则这两片簧片便会吸合导通电路；弱磁场减弱或消失，则干簧片由于本身的弹性而释放，接触面就会分开从而断开电路。远传变送器工作原理示意图如下所示：即利用电阻进行分压，通过吸合的干簧管连接至输出端。随着磁性浮子跟随液位的变化，与其接近的干簧管被接通，输出的电压反映出相对应的液位高度。两个干簧管之间的距离可体现出液位计的分辨率，而干簧管数量的多少则根据磁翻板液位计的量程而定。

磁翻板远传变送器的原理及特点

二、远传变送器的特点

远传变送器与磁翻板液位计配合使用可实现液位的实时监控。实现液位的远程指示和实时监控；

防护等级高，可达IP66/67。

三、磁翻板远传变送器的用途

远传变送器与磁翻板液位计配套使用时，可实现液位的远程指示和记录。这也是干簧管远传变送器的一大特点也是其最主要的用途，即可以远距离传输液位，使仪表监控观察员能够直观地读取实时液位情况。便于仪表观察员对户外容器液位的监测、控制。
