DCS液位显示高于实际液位怎么办?

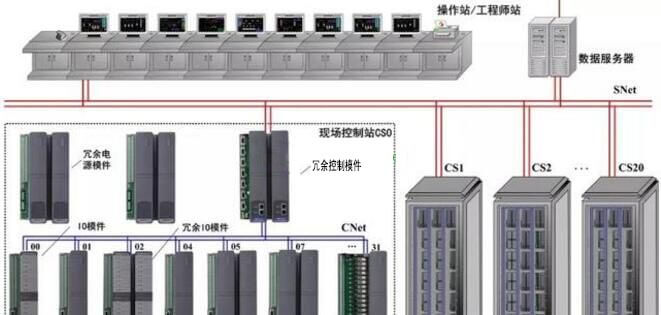

DCS也被称作分散控制系统,集中管理、分散控制。现场测量液位的有液位变送器,其输出4-20mA信号。
既然显示不一致,而且是偏高。可以先解决变送器问题。在现场直接测量其信号输出,然后根据变送器的量程换算成液位高度。一是与变送器显示值对比,若显示一致说明变送器模拟量信号输出正常。随后在DCS柜测量现场传输过来的信号与之前的对比。若显示一致,说明信号传输线路正常。
此时,从现场到DCS柜模拟量输入模块信号都正常,可以将该点接到其它模拟量输入点,采用替换法试试。若正常可能与模拟量输入模块此通道或改点组态有关。
为了方便先检查改点组态,在监控画面调出改点画面,将记录量程下。随后用手操器在DCS柜模拟量输入模块改点进行与变送器通讯,检查变送器的量程是否与DCS量程一致。一致,则可能是模拟量输入模块改点通道有问题。反之,量程设置有误。DCS室液位高于现场,很可能是DCS的组态量程偏高引起控制室数值高于现场。
假如液位变送器采用的是双法兰隔离式膜盒变送器,容器高度为100cm,介质为水,无迁移。ΔP=10kpa。因此变送器设置量程0-10Kpa,对应0-100cm,输出信号4-20mA。假设现场高度是50cm,输出信号12mA。此时由于DCS设置的量程偏高0-120cm,此时DCS显示60cm。由此可见,当DCS端量程设置偏高,显示一定是高于现场的。
