超声波外贴式液位计在液氨储罐安全监控中的应用

一、液氨的性质介绍

氨是化工生产过程中的重要原料。氨气属可燃性气体,同时又是有毒物质,常温常压下易溶于水形成氨水,加压易被液化为无色液体。为便于储存和运输 ,工业上通常采用常温高压或低温加压的方式将氨液化。氨的危险l生表现如下 :

(1)氨气的物理性质表现为无色、有刺激性恶臭味,分子式N H3,分子量l7.03,相对密度0.7714 g/L,熔点-77.7℃,沸点33.35℃,自燃点651.1l℃,遇火源会引发火灾或爆炸。液氨蒸气与空气混合物爆炸极限16 %~25 %(最易引燃浓度17 %),溶于氯仿、乙醚,是许多元素和化合物的良好溶剂。

(2)液氨的化学性质表现为水溶液呈碱性。液态氨将侵蚀某些塑料制品、橡胶和涂层。液氨遇热、明火等难以点燃,其危险性较低,但氨和空气混合物达到16 %~25 %浓度范围时遇明火会燃烧和爆炸,如有油类或其它可燃性物质存在,则危险性更高。液氨不能与乙醛、丙烯醛、硼、卤素、双氧水等物质共存 。

(3)液氨毒理学:氨气经呼吸道侵入人体,对粘膜和皮肤有碱性剌激及腐蚀作用,可造成组织溶解性坏死,高浓度时可引起反射性呼吸停止和心脏停搏。眼睛接触液氨或高浓度氨气可引起灼伤,严重者可发生角膜穿孔。皮肤接触液氨可致灼伤。当空气中氨浓度达700 mg/;m,人体吸入30 m in即可中毒 ,浓度达1750~ 4500 mg/m时,可危及生命。

(4)此外,液氨在泄漏时形成的气体、溶于水形成的混合物对环境有严重危害作用,对水体、土壤和大气可造成污染。

综上所述,液氨具有泄漏具有严重的危害性,液氨储罐属于重大危险源。近年来,国内外因氨气泄漏导致急性中毒的各类重大事故时有发生,因此,对液氨储罐的液位监控是至关重要的事情。

二、外贴式液位计的介绍

外贴式液位计采用声呐测距原理,利用外贴在容器壁外部的专用探头采集声呐信号,以专用声呐波处理技术为系统内核,采用先进的高速信号处理技术,利用陕西声科的专用算法精确计算出容器内液位。计算出的液位值就地显示并输出远传信号。仪表可通过(4~20)mA模拟信号、HART、RS-485等接口将测量结果输出至控制中心,同时也可以通过HART、RS-485、红外等接口进行在线调试。

外贴式液位计工作原理

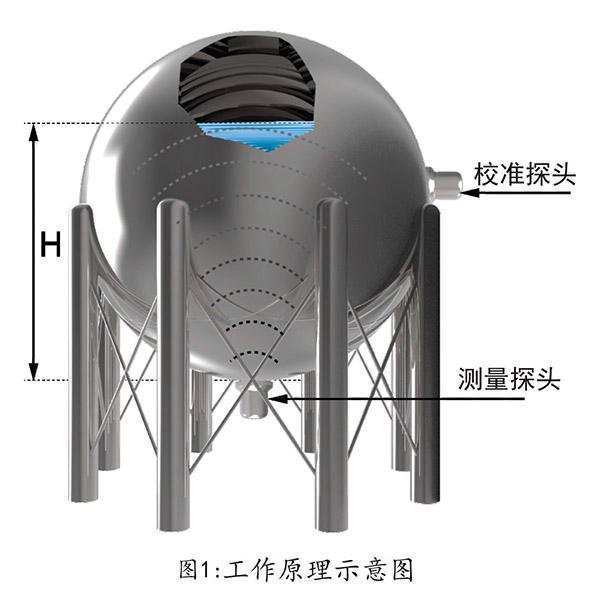

如图1所示,测量液位时,声呐波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。

H=v×(t/2-tg/2)×α

H:液位高度

v:声呐波在液体中传播的速度

t:声呐波从发射到返回所用的时间

tg:声呐波在罐壁中的传输时间

α:修正系数

三、液氨储罐安装应用外贴式液位计的优势

1、首创外贴式两线制技术
突破各种技术难关,成功研发出两线制外贴式液位计。两线制外贴式液位计实现了超低功耗,达到了工业现场两线制仪表标准,简化了现场布线要求,更利于安全防爆。

2、独家温度校准技术
液氨是受温度影响密度变化比较大的介质,当储罐内的液氨低于一半时,如果采用侧面探头校准模式,将无法正确校准,从而影响测量结果的精度。我公司温度校准模式的外贴式液位计只需在储罐底部安装一个可以采集储罐内部液氨实时温度的测量探头(侧面不需再安装探头),知道储罐内部温度,再从声科软件系统的大数据库中调取液氨该温度下的声速计算结果,从而保证测量结果高精度。温度校准模式不仅精度大大提高,实现全量程实时校准,而且安装方式也更简边,特别是球罐侧面不需要安装探头,大大减少了现场安装人员的工作量。

3、外贴式液位计测量精度超高,可达1‰FS
通过自带的底部界位假波抑制功能,自动功率控制算法,自动采样速率控制算法等功能大幅度的提高测量精度,在某些实用案例中绝对精度在1cm。

4、先进的自动功率控制算法,可实现微小盲区或无盲区
当液位较高时,使用较高的功率,当液位较低时,使用较低的功率,自动切换探头功率。既增大了测量量程,又减小了测量盲区。从而实现了小盲区,甚至是无盲区的测量。

5、非接触式测量液位,安全
实现真正非接触测量,使安装维护大幅简单方便。

6、测量结果可靠,仪表性能稳定
外贴式液位计具有的自动校准功能,克服了传统液位计长时间使用后精度降低的问题。其对自身工作状态及硬件诊断功能,增加了外贴式液位计的可靠性与稳定性。

7、全量程实时跟踪,空罐进液不需重启
不论是空罐还是有液,不管液位的高低,液位计可以全量程实时跟踪。

8、外贴式液位计安装调试大幅简便
液位计高度智能化,现场安装调试工作大幅减小,实现傻瓜式安装。

9、液位计显示远传指标有多种选择
液位计可以显示远传液位、液位百分比、体积、质量等。

10、外贴式液位计带继电器输出
可实现单点报警或双点报警输出。
