超声波外贴式液位计的工作原理

1、外贴式液位计介绍:

采用领先的数字信号处理技术,避免了容器壁厚的影响,实现了对密闭容器内液位高度的真正非接触罐外测量。声呐传感器(探头)安装于被测容器外壁的正下方(底部),不需对被测容器开孔,安装简易,实现在线安装、调试,不影响生产。可实现对高温、高压密闭容器内的各种易燃易爆有毒等危险介质、强酸﹑强碱及各种纯净液体的液位进行精确测量。

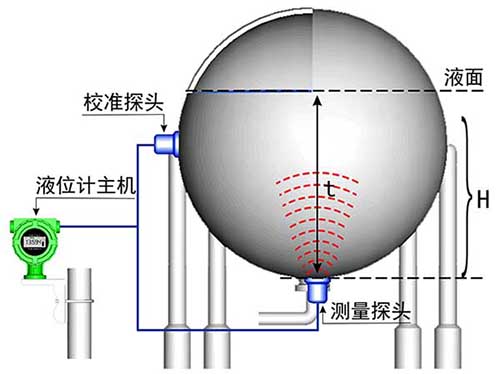

外贴式液位计工作原理

2、外贴式液位计工作原理:

H=v×(t/2-tg/2)×α

H:液位高度
v:声呐波在液体中传播的速度
t:声呐波从发射到返回所用的时间
tg:声呐波在罐壁中的传输时间
α:修正系数

外贴式液位计采用声呐测距原理,利用外贴在容器壁外部的专用探头采集声呐信号,以专用声呐波处理技术为系统内核,采用先进的高速信号处理技术,利用陕西声科的专用算法精确计算出容器内液位。计算出的液位值就地显示并输出远传信号。仪表可通过(4~20)mA模拟信号、Hart、RS-485、Ethernet等接口将测量结果输出至控制中心,同时也可以通过Wi-Fi、蓝牙、Hart、RS-485、红外、Ethernet等接口进行在线调试。如图所示,测量液位时,声呐波信号从探头发射出去,经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度
