雷达物位计如何设置参数

雷达物位计通过发射微波信号并接收其反射波来测量距离,这些信号的传播时间与物位高度成正比,从而允许精确测量。雷达物位计的参数设置是一个涉及多个步骤的过程,旨在确保测量结果的准确性和可靠性。以下是一些关键的参数设置步骤:

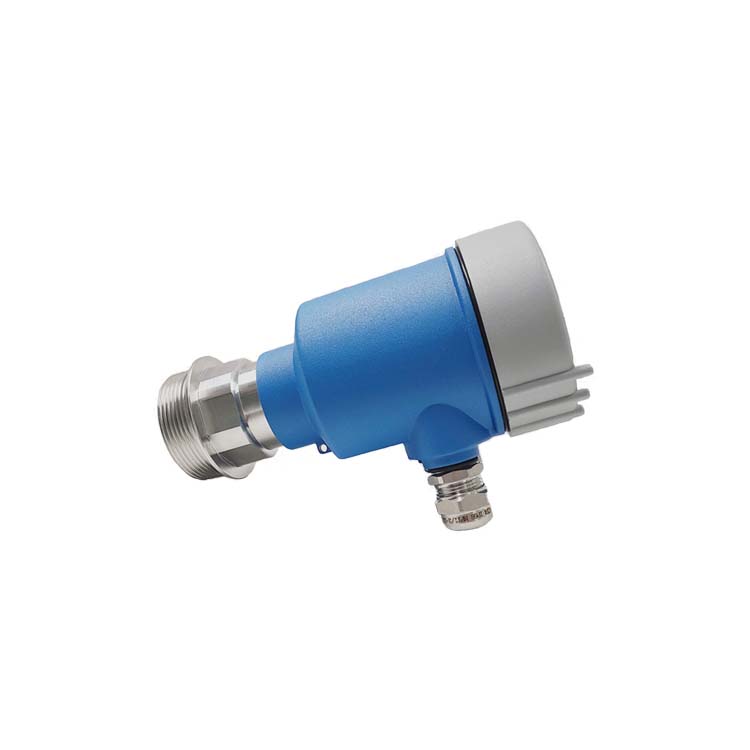

雷达物位计,雷达物位计参数设置

一、基础设置
安装检查:在雷达物位计安装完毕并开始测量前,完成所有的终检查,包括安装后的检查和连接后的检查,确保设备安装正确且连接无误。
基本选择:当仪表首次上电时,按雷达物位计显示的信息选择语言、基本单位和当前测量值。
二、测量环境设置
罐体形状选择:根据实际应用场景,选择适合的罐体形状。不同的罐体形状可能会影响雷达信号的反射和测量精度。
介质特性选择:根据溶液的电导率大小,选择相应的介质特性。不同的介质对雷达信号的反射和衰减程度不同,因此需要根据介质特性进行相应的设置。
搅拌设置:如果罐体带搅拌,需要在条件选项中进行相应的设置,以减少搅拌对测量精度的影响。
死区设置:死区是指雷达物位计无法测量的最近距离范围,需要根据容器的几何形状和安装位置来设定。例如,如果雷达物位计安装在容器顶部且靠近壁面,那么死区应该设置得较大以避免干扰。
三、校准与标定
标定:进行空罐标定和满罐标定,根据现场的实际情况将计算好的数据输入到雷达物位计中。标定是确保雷达物位计准确性的重要步骤。
校准:可以通过已知高度的标准物体来进行校准,或者使用内置的模拟功能。如果发现任何异常,应重新检查参数并进行必要的调整。
四、高级设置
线性化设置:无论罐体形状如何,都需要计算出溶液的最高高度,即物位和溶液距测量参考点的高度(即空高)。然后进行自定义单位和线性化的选择,以确保测量结果的准确性。
扩展标定:由于储罐内的搅拌器和罐壁都可能产生回波,为了不影响测量精度,需要选择干扰回波抑制图。将雷达物位计测量距离与现实距离进行比较,技术人员需要根据现场需要确定抑制范围,确保在检查距离选择适中的情况下,使用图对当前的测量回波进行抑制。
信号滤波:设置雷达物位计的信号滤波参数,以消除噪声和干扰,提高测量的精确度。
波束角度:根据实际的测量需求,设置雷达物位计的波束角度。通常有15度、30度和45度等选项可供选择,波束角度的设置会影响测量范围和精度。
温度补偿:设置雷达物位计的工作温度范围,以确保测量的准确性。温度会影响到雷达信号的传输速度和衰减,因此需要进行相应的补偿。
天线类型:根据雷达物位计的天线类型进行设置。一般有小角度天线和大角度天线两种类型可选,根据实际的测量需求进行选择。
墙壁材料:选择储罐或容器的壁材料类型,如金属、塑料等。这个参数会影响到雷达信号的传输和反射,因此需要根据实际情况进行正确的设置。
五、其他设置
测量模式:根据被测介质的性质,选择合适的测量模式,如液体测量、固体测量和界面测量等,以确保准确测量的前提。
数据输出格式:根据实际需求选择合适的数据输出格式,如RS485、HART、Modbus等协议,以满足与其他设备或系统的通信需求。
防爆等级与工作温度:根据使用环境选择合适的防爆等级和适宜的工作温度范围,以确保设备的安全和稳定运行。
六、验证与调整
验证设置:在所有参数设置完成后,进行一次全面的测试是必要的。这可以通过改变物位并观察雷达物位计的反应来完成。
调整与优化:如果发现任何异常或不符合预期的结果,应重新检查参数并进行必要的调整和优化。
通过以上步骤,可以确保雷达物位计在各种应用中都能提供准确可靠的测量结果。同时,定期检查和维护雷达物位计也是确保其长期稳定运行的重要措施。
